閥門(mén)類(lèi)

    行業(yè)中閥門(mén)的使用非常普遍，采用膠粘劑及專(zhuān)用設(shè)備修復(fù)，既能達(dá)到行業(yè)標(biāo)準(zhǔn)，又為企業(yè)節(jié)省效益，充分顯示修舊利廢在企業(yè)中的重要性。

閥門(mén)維修簡(jiǎn)介
    球閥、閘閥、調(diào)節(jié)閥、截止閥、旋塞閥等閥門(mén)廣泛應(yīng)用于熱電廠(chǎng)、氧化鋁廠(chǎng)、石油、化工、天然氣、煉油、造紙、制藥等行業(yè)中，由于介質(zhì)中含有雜質(zhì)，或雜質(zhì)本身的強(qiáng)腐蝕性，以及高溫、高壓的工作環(huán)境，容易使閥門(mén)在使用中引起密封面和閥座的拉傷、腐蝕、泄露、變型等缺陷，導(dǎo)致閥門(mén)不能正常使用，因而報(bào)廢，對(duì)客戶(hù)企業(yè)是一筆巨大的損失。

我公司具有裝備完善的專(zhuān)業(yè)閥門(mén)維修翻新設(shè)備，采用國(guó)內(nèi)先進(jìn)專(zhuān)利技術(shù)的閥門(mén)維修的專(zhuān)業(yè)萬(wàn)能工裝夾具，專(zhuān)門(mén)針對(duì)具有不同拆卸難度的各類(lèi)閥門(mén)進(jìn)行維修翻新和檢測(cè)，修復(fù)后的閥門(mén)達(dá)到閥門(mén)出廠(chǎng)試驗(yàn)要求的試驗(yàn)標(biāo)準(zhǔn)，并提供閥門(mén)生產(chǎn)廠(chǎng)家同等的保修期，為客戶(hù)企業(yè)開(kāi)源節(jié)流，節(jié)約客觀(guān)的閥門(mén)使用成本。

維修翻新流程：
    拆卸 → 清理銹跡及雜質(zhì) → 根據(jù)客戶(hù)提供的閥門(mén)工作環(huán)境資料，選擇不同的焊條，對(duì)損壞的密封面或閥體實(shí)施堆焊（或采用我公司的DX系列耐磨材料進(jìn)行冷焊接）→ 小型部件車(chē)削 → 重要部件利用我方專(zhuān)利維修機(jī)具進(jìn)行磨削、研磨加工 → 更換零部件 → 精度加工 → 密封面檢測(cè)→ 組裝閥門(mén) → 高于標(biāo)準(zhǔn)值30%的閥體強(qiáng)度和密封面試壓檢測(cè) → 油漆及閥體表面美化處理 → 交付客戶(hù)企業(yè)
閥門(mén)的用材
了解閥門(mén)主體材質(zhì)，為維修閥門(mén)提供理論依據(jù)，確保閥門(mén)安全使用。　閥門(mén)主體材料的用材直接關(guān)系到閥門(mén)使用的安全可靠性和使用壽命，也是專(zhuān)業(yè)性閥門(mén)維修質(zhì)量的關(guān)鍵因素之一，作為針對(duì)性很強(qiáng)的閥門(mén)維修特種行業(yè)，因此也必須掌握了解閥門(mén)主體材料方面的知識(shí)和閥門(mén)制造用材標(biāo)準(zhǔn)（專(zhuān)指鋼制閥門(mén)主體材料）。
1、從適用工況條件上分類(lèi)。現(xiàn)行國(guó)內(nèi)外鋼制閥門(mén)常用的主體材料按工況條件主要分為四大類(lèi)：
1) 普通炭鋼WCB、WCC，如工作溫度t≤425℃級(jí)閥門(mén)；
2) 普通低溫鋼LCB、LC2、LC3、CF3M，如工作溫度t≤-240℃級(jí)閥門(mén)；
3) 高溫鋼WC6、WC9、ZG15Cr1MoG；
4) 耐熱不銹鋼ZG0Cr19Ni11Ti、ZG1Cr18Ni9Ti, CF8, 321H, 304H等，如工作溫度t≤650℃耐高溫閥門(mén)。
2、 按材料成型工藝形式分類(lèi)。一般情況下閥門(mén)生產(chǎn)廠(chǎng)家采用鑄件的形式較多，比如通用的截止閥、閘閥、蝶閥、球閥等多采用鑄造方法成型閥體毛坯。但有些工況條件不允許采用鑄造形式，只能選用鍛件、鍛焊或板焊等結(jié)構(gòu)，例如，承壓PN32 MPa的角式截止閥和有些高溫高壓球閥就是采用鍛造形式制作閥體坯件，又如大口徑座板閥、縮口（杯形）球閥也是采用鍛焊、板焊工藝。
可能發(fā)生的閥門(mén)故障、原因及消除方法

高溫高壓閥的維修

    從工況中換下來(lái)的廢舊閥門(mén)畢竟經(jīng)過(guò)各種介質(zhì)的腐蝕、流體壓力的沖刷、受過(guò)不同溫度的影響，包括閥體在內(nèi)的零件都會(huì)受到程度不同、部位不一的損傷而導(dǎo)致閥門(mén)功能的下降甚至無(wú)法使用，但是，“離崗”失效的廢舊閥門(mén)并非沒(méi)有利用價(jià)值和修復(fù)價(jià)值，并非不能修復(fù)使用，只要運(yùn)用金屬結(jié)構(gòu)原理、動(dòng)力學(xué)、流體學(xué)、防腐、焊接、熱處理原理等領(lǐng)域方面的知識(shí)，設(shè)置必不可少的維修設(shè)備和建立經(jīng)驗(yàn)豐富的專(zhuān)業(yè)隊(duì)伍，是完全可以實(shí)施深層次、高檔次、高質(zhì)量的廢舊閥門(mén)維修翻新。

◆ 高溫高壓閥的維修：

工作溫度 t≥ 650℃的閥門(mén)稱(chēng)為高溫閥門(mén)。

工作壓力≥ PN6.4MPa以上的閥門(mén)稱(chēng)為高壓閥門(mén)。

此類(lèi)閥門(mén)多用于發(fā)電廠(chǎng)、氧化鋁廠(chǎng)、煉油廠(chǎng)、化肥廠(chǎng)、石油輸運(yùn)管線(xiàn)、煉鋼廠(chǎng)及乙烯裝置等企業(yè)。

主材料用WC6和WC9鑄鋼制造的高溫閥門(mén)不具有抗硫腐蝕的性能，所以通常適用于工作介質(zhì)為水和蒸汽、油品的工況中；

主材料用321和321H型耐熱不銹鋼制造的，由于鑄造閥門(mén)坯件的廠(chǎng)家嚴(yán)格執(zhí)行國(guó)家標(biāo)準(zhǔn)，準(zhǔn)確掌握金屬元素的分配比例及各種參數(shù)，因此閥體的強(qiáng)度、塑性、硬度和韌性是完全能夠達(dá)到國(guó)際國(guó)內(nèi)標(biāo)準(zhǔn)，且抵抗介質(zhì)腐蝕、壓力沖擊和高溫影響,使用壽命較長(zhǎng)。
但是，閥體內(nèi)的零件不如閥體完整堅(jiān)固，同閥座構(gòu)成密封功能的內(nèi)件則是由各零件組合而成的，并通過(guò)它們的合力共同實(shí)現(xiàn)對(duì)過(guò)流介質(zhì)的密封。然而閥體內(nèi)件組合之間存有間隙和綜合誤差，如閘板T形槽、下端閥桿、閥桿掛鉤槽的配合誤差。這些零件在介質(zhì)腐蝕、沖刷和高溫影響下產(chǎn)生磨損、變形、間隙增大，由此使密封軸線(xiàn)移位，密封面擦傷或裂口、閘板導(dǎo)向槽腐蝕增大、閘板變形、不能與閥座貼切吻合而使閥門(mén)內(nèi)漏。此類(lèi)問(wèn)題的閥門(mén)只有經(jīng)修復(fù)后才能使用。

閥門(mén)試壓標(biāo)準(zhǔn)原則：

    (1)一般情況下，閥門(mén)不作強(qiáng)度試驗(yàn)，但修補(bǔ)過(guò)后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應(yīng)作強(qiáng)度試驗(yàn)。對(duì)于安全閥，其定壓和回座壓力及其他試驗(yàn)應(yīng)符合其說(shuō)明書(shū)和有關(guān)規(guī)程的規(guī)定。　　(2)閥門(mén)安裝之彰應(yīng)作強(qiáng)度和密封性試驗(yàn)。低壓閥門(mén)抽查20%，如不合格應(yīng)100%的檢查;中、高壓閥門(mén)應(yīng)100%的檢查?！　?3)試驗(yàn)時(shí)，閥門(mén)安裝位置應(yīng)在容易進(jìn)行檢查的方向?！　?4)焊接連接形式的閥門(mén)，用肓板試壓不行時(shí)可采用錐形密封或O型圈密封進(jìn)行試壓?！　?5)液壓試驗(yàn)時(shí)就將閥門(mén)空氣盡量排除。　　(6)試驗(yàn)時(shí)壓力要逐漸增高，不允許急劇、突然地增壓。　　(7)強(qiáng)度試驗(yàn)和密封性式驗(yàn)持續(xù)時(shí)間一般為2~3min，重要的和特殊的閥門(mén)應(yīng)持續(xù)5min。小口徑閥門(mén)試驗(yàn)時(shí)間可相應(yīng)短一些，大口徑閥門(mén)試驗(yàn)時(shí)間可相應(yīng)長(zhǎng)一些。在試驗(yàn)過(guò)程中，如有疑問(wèn)可延長(zhǎng)試驗(yàn)時(shí)間。強(qiáng)度試驗(yàn)時(shí)，不允許閥體和閥蓋出現(xiàn)冒汗或滲漏現(xiàn)象。密封性試驗(yàn)，轉(zhuǎn)子泵一般閥門(mén)只進(jìn)行一次，安全閥、高壓閥等生要閥門(mén)需進(jìn)行兩次。試驗(yàn)時(shí)，對(duì)低壓、大口徑的不重要閥門(mén)以及有規(guī)定允許滲漏的閥門(mén)，允許有微量的滲漏現(xiàn)象;由于通用閥門(mén)、電站用閥、船用閥門(mén)以及其他閥門(mén)要求各異，對(duì)滲漏要求應(yīng)按有關(guān)規(guī)定執(zhí)行。　　(8)節(jié)流閥不作關(guān)閉件密封性試驗(yàn)，但應(yīng)作強(qiáng)度試驗(yàn)及填料和墊片處的密封性試驗(yàn)?！　?9)試壓中，閥門(mén)關(guān)閉力只允許一個(gè)人的正常體力來(lái)關(guān)閉;不得借助杠桿之類(lèi)工具加力(除扭矩扳手外)，當(dāng)手輪的直徑大于等到于320mm時(shí)，允許兩人共同關(guān)閉?！　?10)具有上密封的閥門(mén)應(yīng)取出填料作密封性試驗(yàn)，上密封官合后，檢查是否滲漏。用氣體作試驗(yàn)時(shí)，在填料函中盛水檢查。作填料密封性試驗(yàn)時(shí)，不允許上密封處于密位置?！　?11)凡具有驅(qū)動(dòng)裝置的閥門(mén)，試驗(yàn)其密封性時(shí)應(yīng)用驅(qū)動(dòng)裝置關(guān)閉閥門(mén)拮進(jìn)行密封性試驗(yàn)。對(duì)手動(dòng)驅(qū)動(dòng)裝置，還應(yīng)進(jìn)行用動(dòng)關(guān)閉閥門(mén)的密封試驗(yàn)?！　?12)強(qiáng)度試驗(yàn)和密封性試驗(yàn)后裝在主閥上的旁通閥，在主閥進(jìn)行強(qiáng)度和密封性試驗(yàn);主閥關(guān)閉件打開(kāi)時(shí)，也應(yīng)隨之開(kāi)啟?！　?13)鑄鐵閥門(mén)強(qiáng)度試驗(yàn)時(shí)，應(yīng)用銅錘輕敲閥體和閥蓋，檢查有否滲漏?！　?14)閥門(mén)進(jìn)行試驗(yàn)時(shí)，除旋塞閥有規(guī)定允許密封面涂油外，其他閥門(mén)不允許在密封面上涂油試驗(yàn)?！　?15)閥門(mén)試壓時(shí)，盲板對(duì)閥門(mén)的壓緊力不宜過(guò)大，以免閥門(mén)產(chǎn)生變形，影響試驗(yàn)效果(鑄鐵閥門(mén)如果壓得過(guò)緊，還會(huì)破損)。　　(16)閥門(mén)試壓完畢后，應(yīng)及時(shí)排除閥內(nèi)積水并擦干凈，還應(yīng)作好試驗(yàn)記錄。

使用的耐磨修復(fù)材料：

     NPT耐磨修復(fù)材料(常溫）系列（一代）：NPT-1-C14、NPT-1-C12、NPT-1-C16；

     NPT耐磨修復(fù)材料(加溫）系列（一代）：NPT-1-J14、NPT-1-J12、NPT-1-J16；

     NPT耐磨修復(fù)材料(高溫）系列（一代）：NPT-1-G14、NPT-1-G12、NPT-1-G16；

     NPT耐磨修復(fù)材料（常溫）系列（二代）：NPT-2-C14、NPT-2-C12、NPT-2-C16；

     NPT耐磨修復(fù)材料（加溫）系列（二代）：NPT-2-J14、NPT-2-J12、NPT-2-J16；

     NPT耐磨修復(fù)材料（高溫）系列（二代）：NPT-2-G14、NPT-2-G12、NPT-2-G16.

（注：產(chǎn)品的詳細(xì)參數(shù)及性能見(jiàn)產(chǎn)品展示）

修復(fù)方法
    1、表面處理：對(duì)需處理的工件進(jìn)行補(bǔ)焊、脫脂處理、噴砂除銹。

①補(bǔ)焊：對(duì)過(guò)量沖蝕，不足以支撐膠粘劑強(qiáng)度的部位需要進(jìn)行補(bǔ)焊。

②脫脂、除潮處理：去除工件表面的油脂，以棉紗擦拭工件表面，棉紗無(wú)油漬、水漬。用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣。

③噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見(jiàn)均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。

    2、制作：模具、工具準(zhǔn)備，將工件預(yù)熱，膠粘劑預(yù)熱，嚴(yán)格按照膠粘劑配比進(jìn)行混合攪拌，攪拌完成后的膠粘劑盛在料盤(pán)中對(duì)預(yù)熱完成的工件進(jìn)行施膠，混合后的膠粘劑在料盤(pán)中停留時(shí)間不能超過(guò)3分鐘，以保證膠粘劑對(duì)工件的充分粘合。施工完成后，對(duì)檢查出的缺陷進(jìn)行及時(shí)修補(bǔ)。

    3、加溫固化：施工完成的工件停留30分鐘進(jìn)行加溫固化。

    4、研磨：加溫固化后的工件嚴(yán)格按照工件的尺寸進(jìn)行研磨處理，密封相配面應(yīng)試配合格。

    5、噴漆：經(jīng)檢驗(yàn)合格后，對(duì)工件進(jìn)行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。

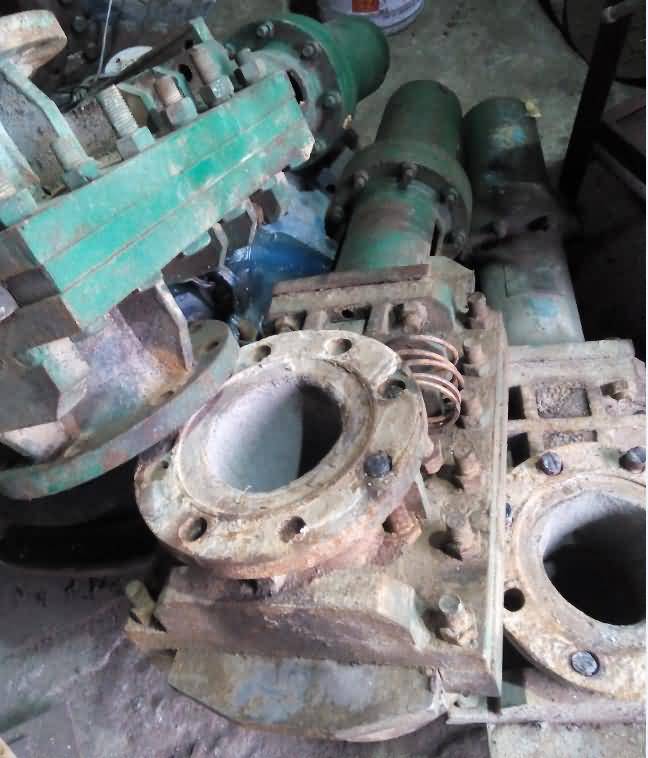

修復(fù)前

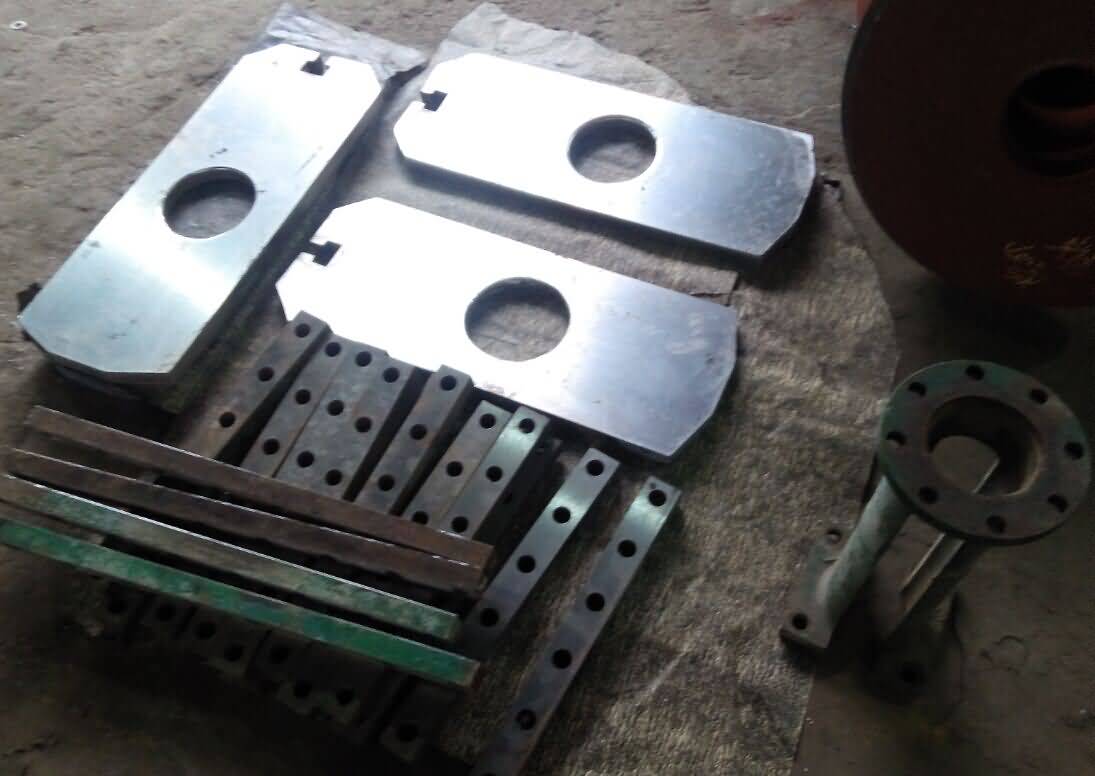

修復(fù)后
